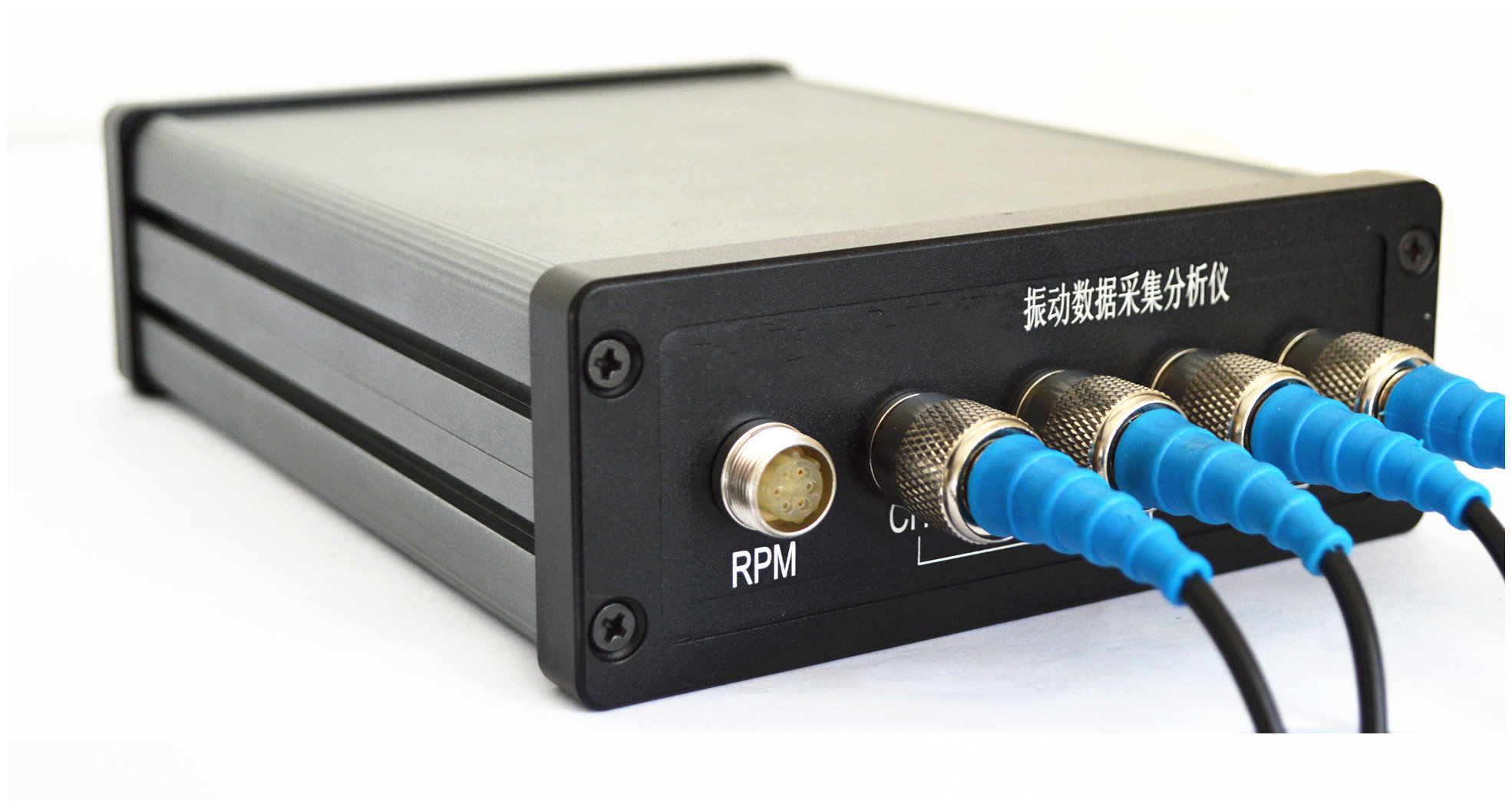

ZX990 多通道振動分析系統是為重要機械設備在線狀態監測和故障診斷而設計的，它具有功能多（四通道同步采集數據、多參數波形分析、包絡共振解調、轉速測量和觸發采樣、可以上傳多種振動特征值和多種參數的波形）、可靠性高和使用方便的特點。可建立設備診斷系統，方便對現場設備的故障分析診斷。它可以在現場對機器設備（包括軸承齒輪）作極細致的分析和診斷,并且還可以將各種反映機器狀態的信息上傳到微機數據庫中作存儲，做精密診斷及趨勢分析。連續在線監測轉速、振動、振幅、相位、電流等；配合軟件可實時監測多種參數振值和時域波形，可以保存數據，用于設備故障分析診斷、現場動平衡和趨勢分析等，可以通過分析振動波形的時域和頻域特征、振值、相位等對故障設備進行精密故障診斷，振值監測可選加速度、速度、位移和高頻包絡信號的真有效值、等效峰值、真峰值和平均值等等…并且含有報警功能.
ZX990多通道在線振動分析系統用途：
1、建立設備的連續在線監測系統；
2、建立重要設備的故障分析診斷系統；
3、用做多通道動態信號分析儀和現場單/雙面動平衡儀；
ZX990多通道在線振動分析系統功能和技術特性：
1)振動加速度、速度、位移、高頻包絡值不間斷測量，加速度、速度、位移參數可選擇；
2)多通道數據同步采集，可接ICP加速度、電渦流位移或電磁式速度傳感器等各種傳感器，內含電流源；
3)多通道振動同步采集不同參數原始波形；
4)振動分析：時域波形圖、頻域幅值譜圖、時域診斷、功率譜、對數譜、倒頻譜圖等；
5)啟停機特性圖： 機組在啟停機過程中通頻或諧波幅值或相位隨轉速的變化；
6)軸心軌跡：顯示同一軸截面處互成90度安裝的兩軸振傳感器測得的振動信號的合成運動；
7)超限報警：各通道分別配置兩級限值,超限自動報警并保存動態波形數據；
8) 級聯圖：機組在啟停機過程中各轉速下各次諧波大小隨轉速的變化趨勢；
9)瀑布圖：機組振動頻譜圖隨時間變化趨勢；
10)極坐標圖： 機組在啟停過程中諧波矢量的矢端隨轉速變化情況;
11)動態趨勢圖:實時顯示各參數動態變化趨勢,如振值、諧頻振值、探頭間隙、轉速等;
12)歷史趨勢圖： 各參數隨時間變化的趨勢;
13)報表及打印：列表/圖形顯示或打印各種報表，可打印振值、波形、頻譜、趨勢、軸心軌跡等各種報告;
14)波形記錄/回放： 定時/手動保存/回放動態波形數據;
15)現場觸發采樣，可實現級連采集器;
16)32位A/D采樣，180DB動態范圍；
17)分辨率：400---25600線，可以根據現場需要選擇；
18)16階橢圓抗混濾波器，截止頻率可程控設置（0.5----10000HZ）；
19)頻程自動設定保持了更佳的范圍，亦可由用戶自行通過計算機軟件設定；
20)系統數據傳輸穩定可靠，速度快捷；
21)提供轉速測量通道，也可用作外觸發信號的輸入，動平衡及轉速范圍：0—100000轉/分；
22)精密硬件包絡解調；
23)電隔離，減少地線回路干擾，提高可靠性和安全性；
24)可記錄長時間內的振動數據和波形便于設備的故障分析診斷；
25)雙系統診斷故障（含軸承數據庫）
26)自動生成診斷報告。
27)存儲空間同計算機硬盤空間；
ZX990多通道在線振動分析系統技術指標

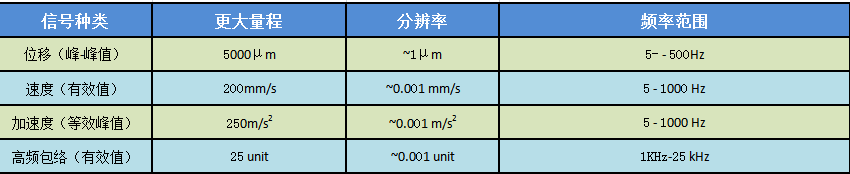

1.更大量程/頻率范圍 (當傳感器靈敏度為5PC/ms時) ：
2.振值測量精度：±1%；
轉速測量精度：示值*1.0%；
3. 傳感器類型：ICP加速度傳感器、壓電加速度計、電渦流位移或電磁式速度傳感器；
4. 分析頻率量程：100、200、500、1000、2000、5000、10000（Hz）。
5. 采樣頻率256KHz。

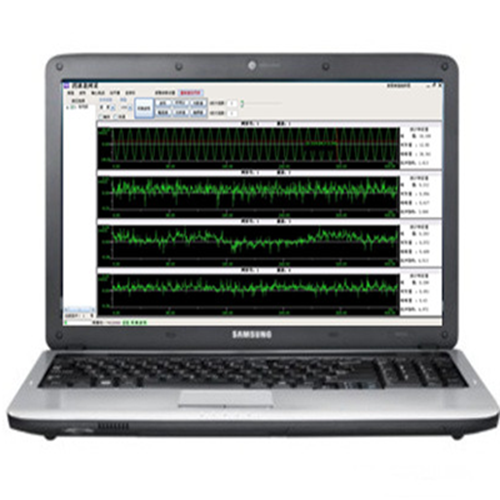

ZX990多通道在線振動分析系統軟件功能特點：
?配套多功能監測診斷軟件：振值在線監測報警，趨勢分析，時域分析，頻譜分析，起停 車分析，軸心軌跡測量，故障診斷系統（轉子、軸系、滑動軸承、滾動軸承、齒輪箱)；
?高速動態分析功能，含有幅值譜，原始波形分析，時域診斷，功率譜，對數譜，倒頻譜…，各種時域特征值顯示，包括峰值、峰峰值、有效值、峰均比、歪度、峭度… ；
?多種測量、觸發、平均方式，滿足各種需求 ；
?通過三維譜分析可觀察頻譜變化；
?頻譜圖可以分階跟蹤和25600倍的精密譜細化；
?可以進行軸心軌跡圖檢測和起停車分析；
?故障分析軟件可同時回憶多種振動數據和波形；
?可對多通道振動數據波形和頻譜進行對比分析；
?系統故障分析軟件功能強大，畫面精美，操作方便；
?整個通道振動分析診斷系統穩定可靠，精度高，功能全；
?配置為ICP加速度振動傳感器、數據采集器、配套上位機、多功能故障分析診斷軟件等。
【訂貨號】ZX990
